Plan 2D en 3D : d’un PDF à une maquette qui garde ses cotes
Téléversez le plan en PDF ou en photo. La reconnaissance lit murs, ouvertures et pièces en mètres, vous contrôlez et corrigez, puis la maquette s’affiche dans le navigateur : extérieur, coupe et visite à pied.
90 points, sans coordonnées bancaires, se termine de lui-même.
La réponse en bref
Comment transformer un plan 2D en 3D ?
Dans VEDUTUM, vous téléversez le plan en PDF, JPG, PNG ou WebP ; la reconnaissance lit murs, portes, fenêtres, pièces et espaces extérieurs sous forme de mesures en mètres, et, pour un PDF de CAO, les lignes vectorielles aussi. Après contrôle et correction dans l’éditeur, le navigateur construit une maquette volumétrique que vous faites tourner, coupez et parcourez. La lecture coûte un point par niveau ; tout ce qui précède la première image est gratuit.
Les faits du logiciel
- Fichiers : PDF, JPG, PNG et WebP jusqu’à 50 Mo ; dans un PDF de plusieurs pages, vous choisissez la page du plan.
- Échelle tirée d’une chaîne de cotes, d’une échelle graphique ou de la largeur du bâtiment que vous saisissez ; à défaut, la reconnaissance estime à partir d’un vantail de porte de 0,90 m et le signale.
- Un plan par niveau, du sous-sol à l’étage en retrait.
- Les contrôles repèrent contours ouverts, murs de plus de 60 m et ouvertures sans mur avant toute image.
Comment procéder
- 01Téléverser le planCréez un projet, choisissez le fichier du plan et affectez-le à un niveau. Sans chaîne de cotes, saisissez la largeur du bâtiment en mètres.
- 02Contrôler la lectureL’onglet « Grundriss prüfen » (vérification du plan) montre murs, ouvertures et noms de pièces lus à côté de l’original, avec les résultats des contrôles.
- 03CorrigerDéplacez les murs par leurs extrémités, les ouvertures, nommez les pièces. Ctrl+Z annule chaque étape.
- 04Regarder la maquetteL’enregistrement reconstruit la maquette : faites-la tourner de l’extérieur, ouvrez-la en coupe, parcourez les pièces avec W, A, S, D.
- 05Images et lien de partageChoisissez des caméras, calculez des images avec la position du soleil et envoyez un lien de partage au client.
Lu, pas redessiné
Beaucoup de planificateurs posent le plan sous une feuille vide et vous recalquez les murs. VEDUTUM lit le plan et vous rend une géométrie à contrôler : épaisseur des murs, largeur des portes, position des fenêtres, nom des pièces. Le calquage disparaît, le contrôle reste.
Un PDF issu d’Archicad, de Revit, de Vectorworks ou d’AutoCAD contient plus qu’un scan. Le navigateur lit traits épais, bandes pleines et paires de lignes parallèles comme axes de murs et les transmet à la reconnaissance sous forme de coordonnées : les murs se placent là où votre logiciel de conception les a dessinés.
Ce que montre la maquette

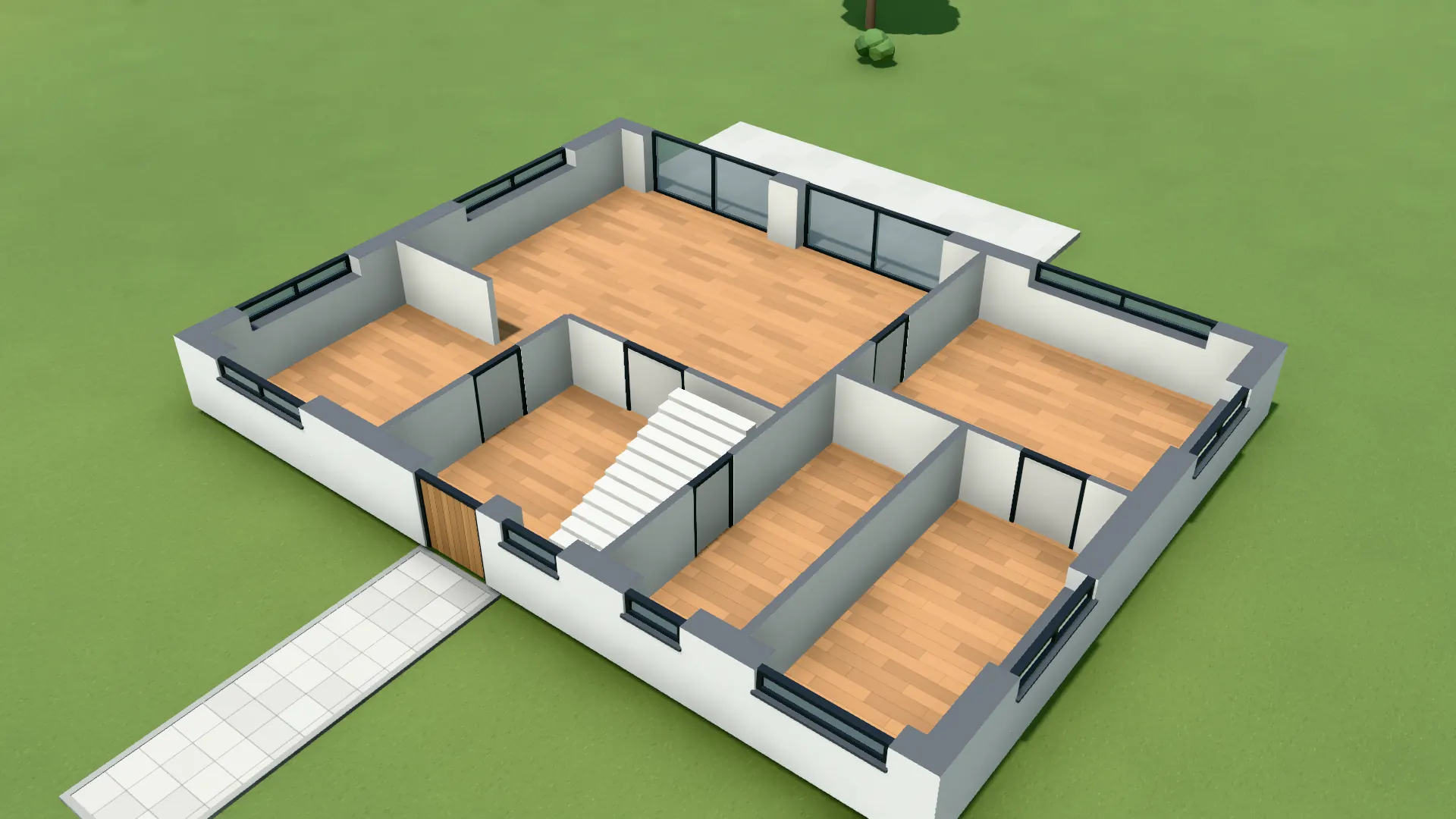

La maquette est un volume tiré de votre plan : murs extérieurs et intérieurs, ouvertures, dalles, toiture dans la forme choisie et escaliers. Vous la voyez de l’extérieur, en coupe, un seul niveau isolé, ou vous parcourez les pièces avec collision contre les murs.
Images et clips sortent de la même géométrie. Caméra, murs et ouvertures viennent du plan ; matières, lumière et ambiance viennent du modèle d’image. Ce qui n’est pas dans la maquette n’apparaît pas dans l’image.
Capture dans le logiciel: Maquette issue d’un plan lu, vue d’angle.
Questions et réponses
Puis-je téléverser un plan dessiné à la main ?
Oui, en photo ou en scan. Plus la feuille est droite et contrastée, moins vous corrigez. Une photo de 2000 à 3000 px de large suffit.
Quelle est la précision de la maquette ?
Celle de l’échelle. Avec une chaîne de cotes ou la largeur du bâtiment, les murs suivent le plan ; avec un PDF de CAO, ses lignes vectorielles. Les contrôles avertissent quand la profondeur lue et celle saisie diffèrent de plus de 15 %.
Que coûte la lecture d’un plan ?
Un point par niveau. Corriger, enregistrer, la maquette et le lien de partage ne coûtent aucun point ; les images démarrent à un point en HD.
Puis-je exporter la maquette ?
Oui, en GLB pour d’autres visionneuses. Pour la suite de la conception, votre logiciel de CAO reste la référence ; VEDUTUM n’écrit pas dedans.
